Модуль ПОНізатор призначений для контролю рівнів сигналів у встановлених в PON користувачів ONU. Також ПОНізатор вміє вести облік рівнів сигналів ONU за попередній час, і зручно їх відображати в розрізі дня/місяця/всього часу існування ONU. На даний момент з коробки надаються шаблони опитування та підтримуються:

• BDcom
• ZTE
• Huawei
• Eltex
• Stels
• Extralink
• V-Solution
• C-Data
• SmartFiber
• GCOM
• і всіляке інше невідоме нікому гівно.


Що потрібно, щоб він запрацював? Все досить просто. Для початкового налаштування потрібно усього 5 простих кроків.

1. вмикаємо модуль в alter.ini

;ПОНізатор увімкнено?
PON_ENABLED=1
;Показувати як моделі ONU, тільки моделі пристроїв з рядком "ONU" у назві моделі?
ONUMODELS_FILTER=1

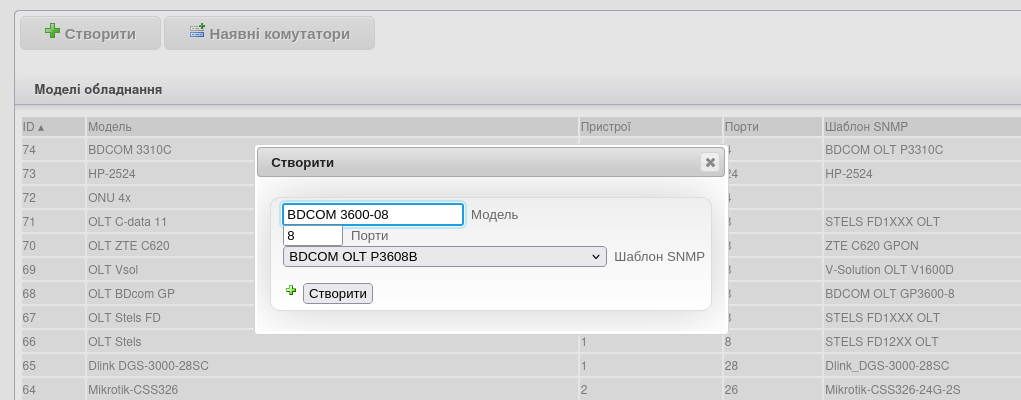

2. У довіднику моделей обладнання додаємо нашу OLT

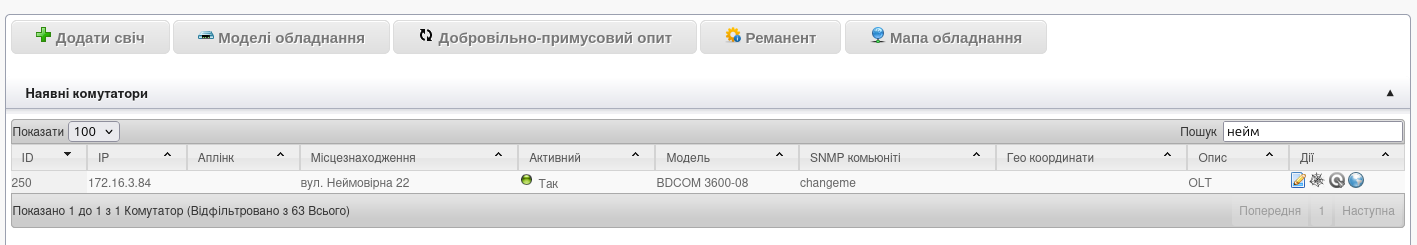

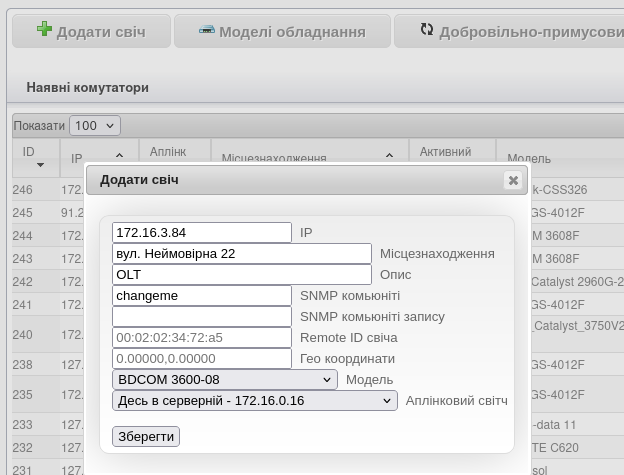

3. У довіднику активного мережевого обладнання aka “Комутатори” реєструємо нашу ОЛТ-у, вдумливо вказавши в примітках буквально “OLT”. Також не забуваємо вказати валідне SNMP ком'юніті.

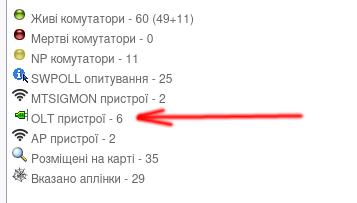

4. Переконуємося, що ми правильно позначили наш пристрій як OLT проскроливши довідник комутаторів донизу.

5. Переконуємось, чи є в crontab -e відповідний виклик RemoteAPI.

*/10 * * * *    /bin/ubapi "oltpoll"

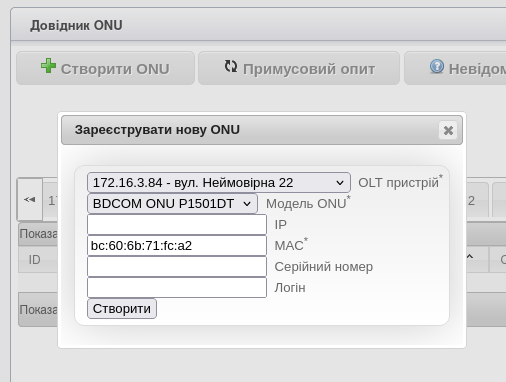

Додаємо у “довіднику ONU” нашу ONU. І відповідаючи на всі наступні питання: так - їм теж потрібні моделі обладнання з відповідного довідника, так - MAC теж потрібно вказувати.

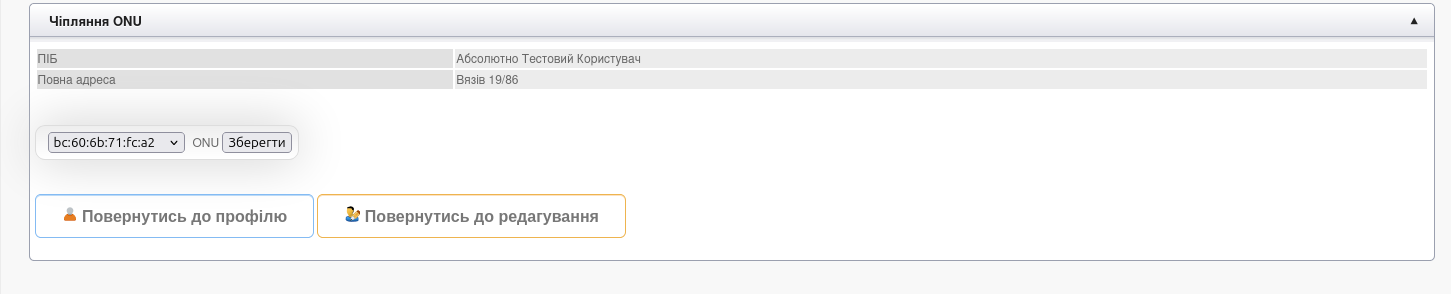

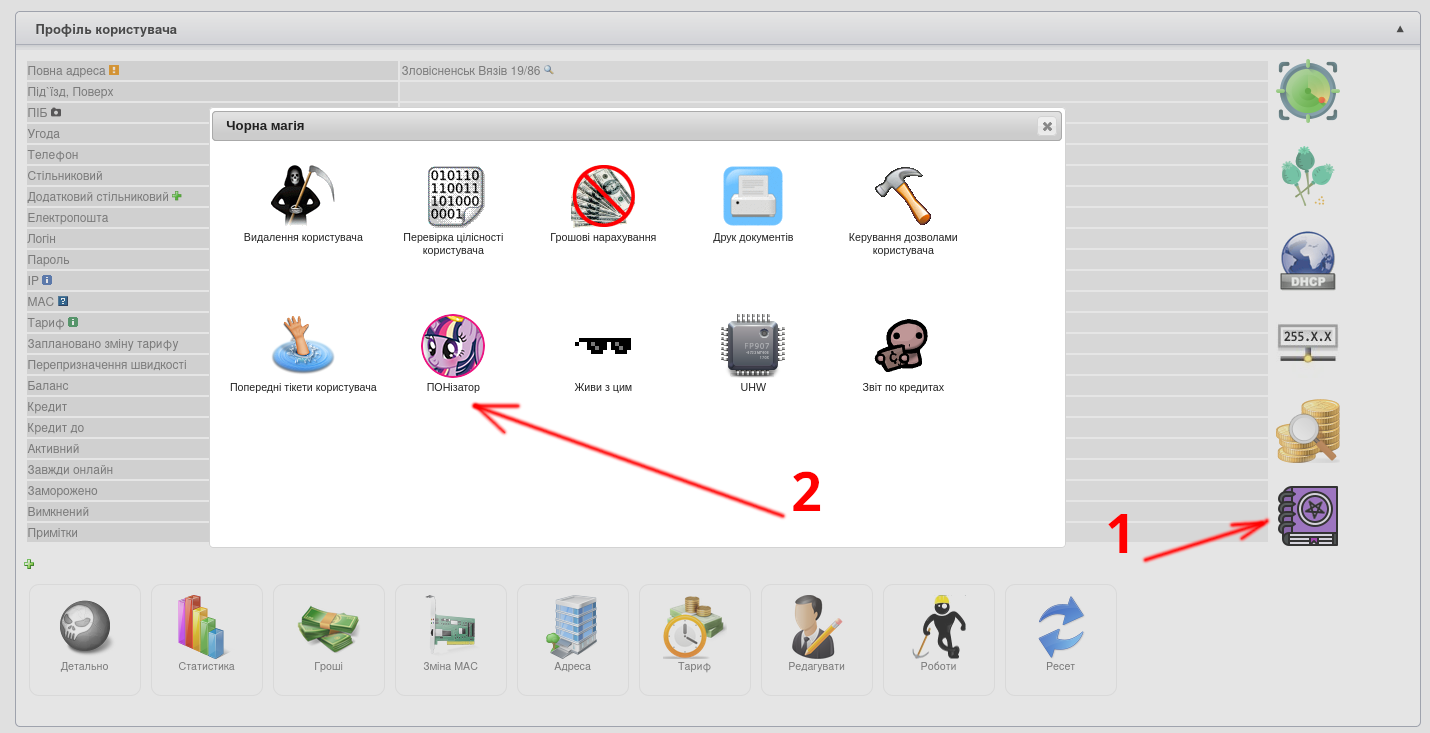

Асоціювати ONU з конкретним користувачем ми можемо прямо з профілю цього користувача, скориставшись чорною магією:

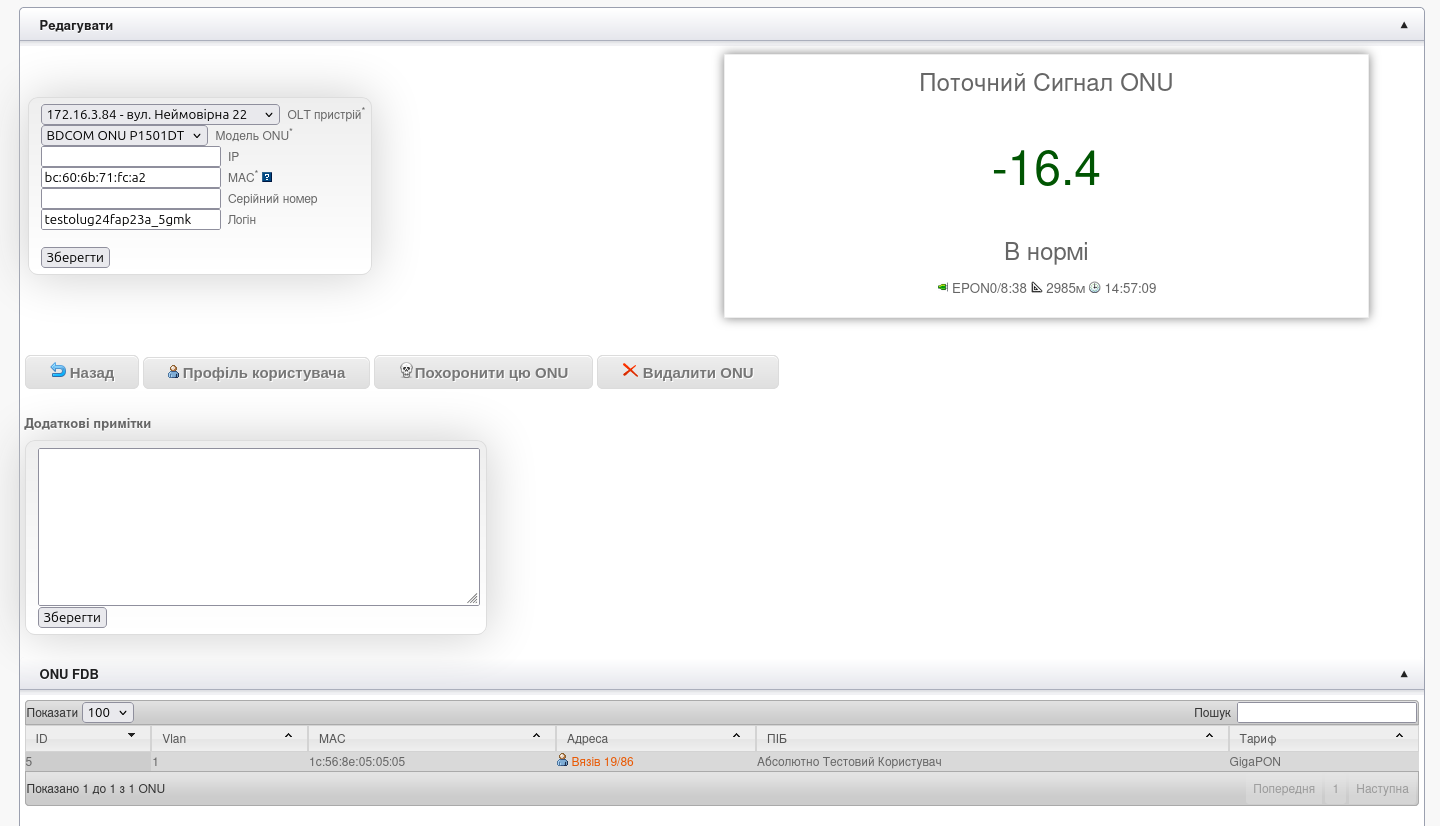

Надалі, таким же чином, у два кліки мишею, ви з профілю користувача, зможете потрапляти прямо до його ONU.

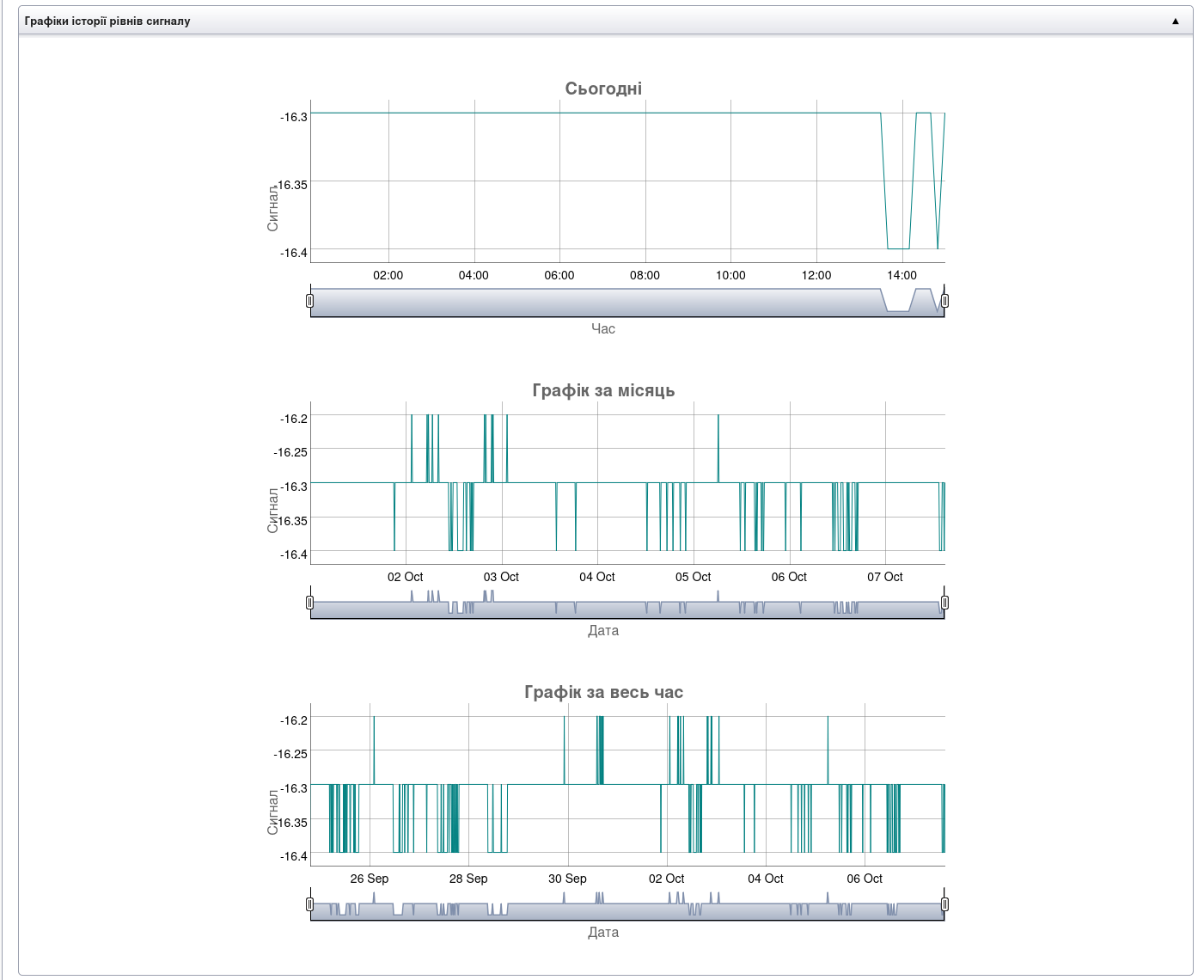

Через деякий час, якщо ми все зробили правильно, отримуємо ось якусь таку картину з історичними рівнями сигналів:

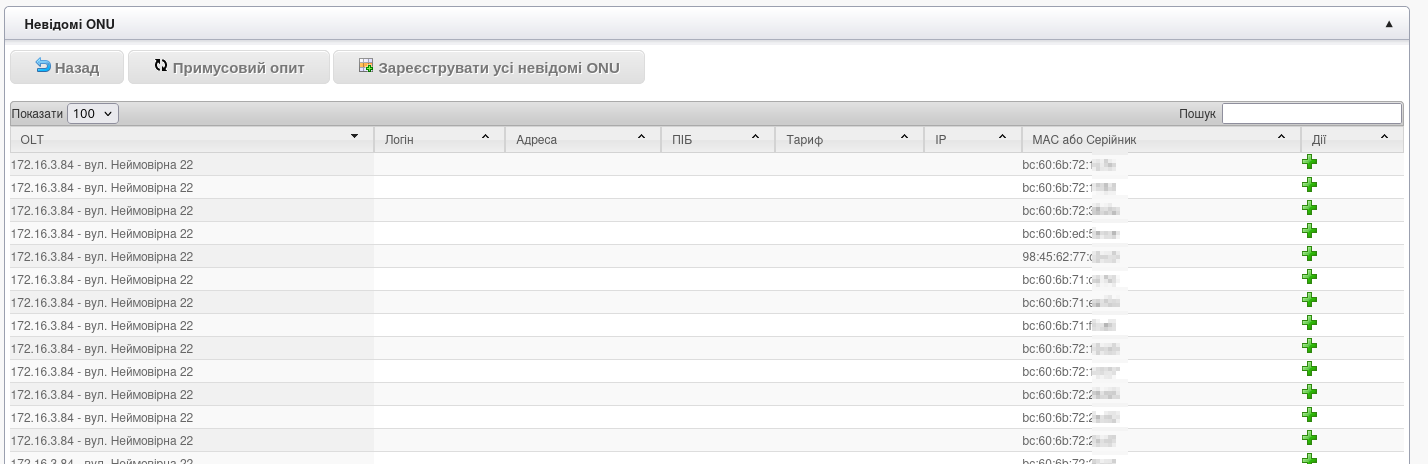

Также ПОНізатор для OLT BDcom/Eltex/Stels вміє виявляти ще незареєстровані пристрої ONU і надавати можливості для їх швидкої реєстрації. Для OLT ZTE для цього призначений модуль Регистрация ONU/ONT на ZTE OLT.

ZTE 220

snmp-server community changeme view allview rw
snmp-server view allview internet included
snmp-server view DefaultView system included

BDCOM

 snmp-server community 0 changeme RO

У snmp шаблонах є опція, яка регулює в якому форматі обробляти серійні номери.

SNMODE

Може приймати два значення PURE та STRING.
PURE - повністю HEX від серійника, приклад: 54504C47D8826100.
STRING - спрощений вигляд, приклад: TPLGD8826100.

Дуже важливо вводити серійний номер у ПОНізатор у відповідності до значення опції.

• додана можливість валідації МАСів ONU та виключення невалідних з обробки або заміна їх на рандомно згенеровані, типу: FF:00:XX:XX:XX:00. Регулюється наступними опціями alter.ini: PON_ONU_MAC_VALIDATE, PON_ONU_MAC_MAKE_RANDOM_IF_INVALID.

• додано можливість відображення опису (port description) PON-портів в основній таблиці зі списком ONU та у статистиці по OLT. На даний момент це реалізовано для SNMP-шаблонів BDCOM P3310C та V-Solution V1600D. Керується наступними необов'язковими опціями alter.ini: PON_IFACE_DESCRIPTION_IN_MAINTAB, PON_IFACE_DESCRIPTION_IN_STATSTAB.

• при додаванні слова NOFDBQUERY в опис девайсу в модулі “Комутатори” (так-так, саме там, де ми вказуємо слово OLT) для цього OLT не буде проводитись отримання та розбір FDB кешу. Поки що працює тільки для OLT C-Data/Stels FD11xx і V-Solution V1600D.
  З релізу 1.2.7 - також для OLT BDCOM.

• для C-DATA FD12XX додана можливість відображати префікс назви інтерфейсу, наприклад “pon/0/0/”. Регулюється опцією SNMP шаблону INTERFACEADDPONPREFIX

• SNMP шаблони OLTів відтепер підтримують опцію SERIAL_CASE_MODE, призначену для контролю регістру символів серійників GPON ONU в файлах SNMP-кешу опитувань OLT.
  Може приймати такі значення:

  • 0 - no case convert
  • 1 - lowercase
  • 2 - uppercase
    Задумувалась ця опція для роботи в купі з опцією alter.ini PON_ONU_SERIAL_CASE_MODE і головна ідея полягає в слідуючому:
    • опція в alter.ini відповідає виключно за встановлення регістру серійного номера на інтерфейсі, тобто всілякі реєстрації ONU людьми
    • з іншого боку, опція в шаблонах SNMP відповідає за встановлення регістру серійного номера під час опитування SNMP пристроїв OLT
      Бажаний результат полягає в тому, що ми можемо чітко встановити єдинообразність регістрів серійних номерів ONU в БД для зареєстрованих ONU, а також у файлах кешу опитування SNMP OLTів.
      Окремо варто відмітити, що для коректної роботи даної опції її підтримка має бути реалізована в HAL-бібліотеці вашого девайсу.


• C-Data/Stels FD11xx також підтримують опцію INTERFACEADDPONPREFIX
